“水陆空——无所不能”，奇石乐推出用于电动和混动轿车动力总成开发与测验的功率剖析仪
KiBox2电动动力总成剖析体系，可为电动、混合动力及燃料电池驱动体系的开发、测验、竞品对标以及验证供给归纳的解决方案。该体系不只可用于测验台架，也相同统筹车载测验场合。奇石乐规划的相关新式组件（包括软件与硬件），可轻松集成至现有的KiBox2体系。这个模块化、可扩展的解决方案可经过灵敏装备，适用于简直一切的丈量场景和运用范畴 —— 可谓“水陆空无所不能”。KiBox2电动动力总成剖析体系专为应对电动与混合动力驱动范畴的中心应战而研制：其中心长处是无阻止地处理强电流、高电压及快速开关频率，一起具有杰出的抗干扰功用。凭仗紧凑巩固的结构规划，该体系可直接装置于测验车辆中，不只可用于电动及混动轿车动力总成的全面剖析，更能精准检测单个驱动部件或组合。经过先进的循环检测功用与超高速核算窗口，体系可对一切相关驱动参数进行实时丈量、可视化出现和记载，以此来完成高度动态且精细的测验流程。
KiBox2电动动力总成剖析体系是一款立异的完好解决方案，可谓电动与混合动力驱动范畴研制工作中不可或缺的重要东西。这款功率剖析仪旨在支撑开发全流程中的各个阶段 —— 从集成、标定到优化与验证。该体系既能对电力电子设备、逆变器、电机和旋转变压器等单个驱动部件做丈量，也可对此类部件的组合展开测验。无论是直流或沟通丈量、高压或低压丈量，仍是能源管理体系剖析 —— KiBox2电动动力总成剖析体系都能从容应对各类运用应战。
该体系可扩展装备多至64个丈量通道，搭载强壮的信号处理功用，可收集整个动力总成所需的各类丈量信号。KiBox2电动动力总成剖析体系与规范数据收集（DAQ）体系之间具有本质区别，KiBox2经过专用软件解决方案对丈量信号进行即时处理，可完成针对特定运用场景的电机数据实时翔实可视化与剖析。一起，该体系还可丈量并处理首要运用在于高压场景的电流传感器特定丈量电流，以及规范电流钳输出信号。

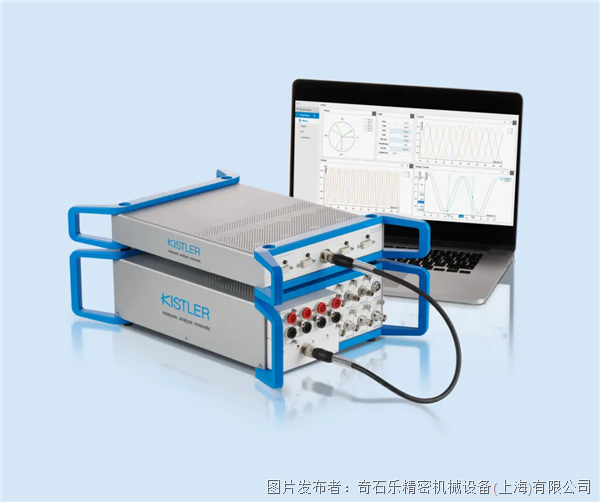

▲在电动动力总成的功率剖析范畴，KiBox2 16通道丈量单元是解决方案的中心组件。
该体系具有可扩展性，最多可扩展至64通道。除电气信号外，机械扭矩体系也可经过数字和模仿输入端口直接衔接，参加功率剖析。结合新开发的Cockpit电动动力总成丈量数据处理运用程序，奇石乐打造出了一套全面的集成解决方案。
针对电动动力总成的数据收集与功率剖析，KiBox2电动动力总成剖析体系由三个紧凑组件构成：
紧凑型移动式功率剖析仪，支撑实时丈量、核算与可视化，每通道处理速率高达2.5MS/s。
经过电流调度盒可完成最高2000 A的丈量规模，支撑外接零磁通电流传感器。
该体系全体装置简易方便，可轻松集成至测验台自动化体系 —— 凭仗紧凑经用的规划，该设备相同适用于车载测验场景。轨迹车辆测验对硬件有着特别的条件，KiBox2电动动力总成剖析体系可装置于车内，能接受强振荡环境，并可直接接入车辆电源。体系中心搭载高功用电功率剖析仪，专为电动动力总成的特定需求量身定做，可精准丈量与核算能量流及损耗，并经过高分辨率数据存储功用支撑精细化离线剖析。

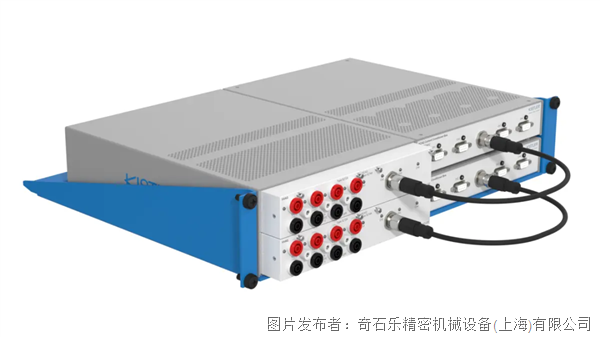

▲电动和混动轿车动力总成的测验剖析不只可在整车上进行，也可在测验台架上进行。
KiBox2电动动力总成剖析体系选用紧凑的和经用的规划理念，足以满意两种运用场景的运用需求。全面的通讯接口保证了体系的无缝集成才能。
KiBox2体系布置方便，装备直观易用的用户界面。其先进的信号调度功用简化了电功率剖析进程，助力快速定位损耗点。智能算法可保证精准的实时周期检测，装备灵敏性高，最小可支撑四分之一电力周期的检测需求。一切数据均以ASAM兼容格局存储（.mdf），如需集成定制化工作流，可经过相应转换器输出其他数据格局。
单一体系即可一起对电动动力总成与选用焚烧技能的动力总成（如增程器）展开功率剖析。经过同步收集曲轴视点与时域丈量数据，可完成双范畴的联合能量流剖析。此外，机械扭矩体系可经过模仿或数字输入端口直接衔接至KiBox2体系。经过接入转速、扭矩等物理参数，KiBox2体系的运用场景规模已扩展至机械功率剖析范畴。

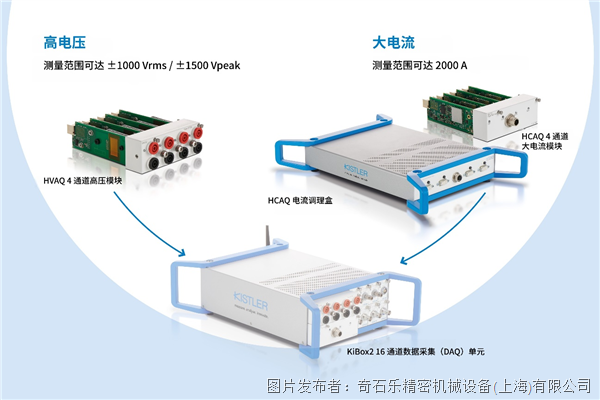

▲凭仗KiBox2电动动力总成剖析体系，电动与混动轿车驱动范畴的研制测验简直不受限制。经过HCAQ 4通道大电流模块（电流调节器盒），可完成最高2000 A的丈量规模，支撑运用外部零磁通电流传感器。HVAQ 4通道高压模块可直接衔接最高1500 V的电压，合作KiBox2体系来进行精准丈量。
早在新能源驱动技能鼓起之前，车辆能效就已成为轿车行业的中心议题。奇石乐凭仗其整合电动与内燃机驱动丈量剖析的才能，以及同步记载扭矩体系机械信号的功用，为研制团队供给了一款无懈可击的解决方案。在丈量数据处理方面，久经商场验证的 “Cockpit” 软件解决方案新增了全新开发的 “E-Powertrain” 运用模块。结合奇石乐用于数据深度处理的jBEAM Powertrain软件，可完成全流程掩盖，是商场上最全面的全体解决方案之一。
